Thermisch management is cruciaal voor de betrouwbaarheid en levensduur van elektronische schakelingen. Bij het ontwikkelen van een PCB design moet je vanaf het begin rekening houden met warmteafvoer om componentfalen door oververhitting te voorkomen. Slimme ontwerpkeuzes zoals strategische kopervlakken, via-stitching en heat sinking maken het verschil tussen een robuust ontwerp en kostbare storingen.

Welke ontwerpstrategieën zijn essentieel voor effectieve warmteafvoer?

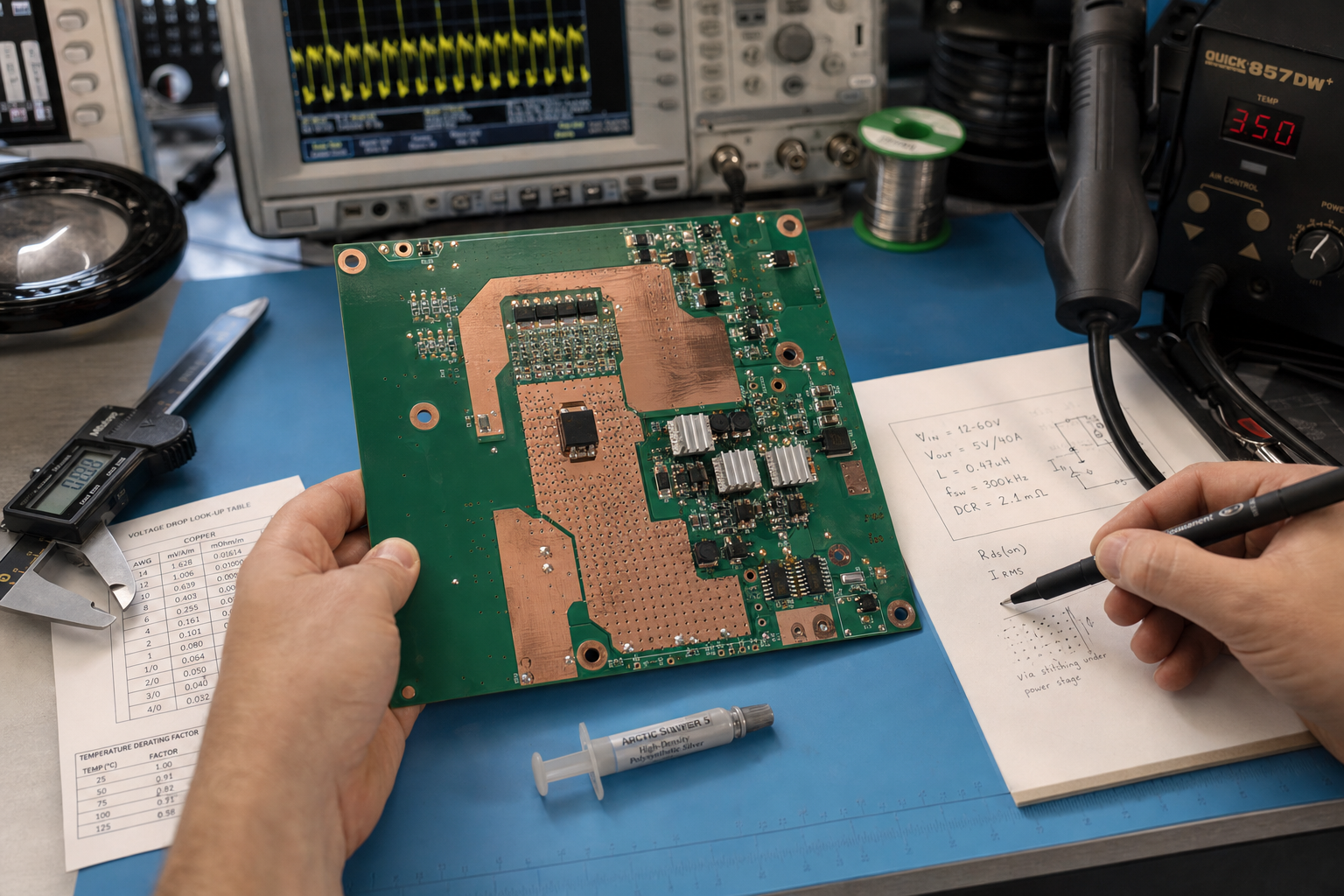

Effectieve warmteafvoer begint met doordachte ontwerpstrategieën die je al vroeg in het ontwikkelproces moet implementeren. Thermische via’s onder vermogenscomponenten vormen een essentiële techniek: deze kleine doormetallisaties geleiden warmte verticaal naar binnenlagen of de onderzijde van de print, waar grotere kopervlakken als natuurlijke heatspreaders fungeren. Door ruime kopervlakken strategisch te dimensioneren, creëer je effectieve warmteverspreidingszones. Daarnaast is de positionering van warmtebronnen cruciaal — zorg voor voldoende onderlinge afstand tussen componenten die veel warmte genereren, zodat hotspots worden voorkomen en de algehele thermische balans behouden blijft.

Hoe bereken en simuleer je thermische prestaties vooraf?

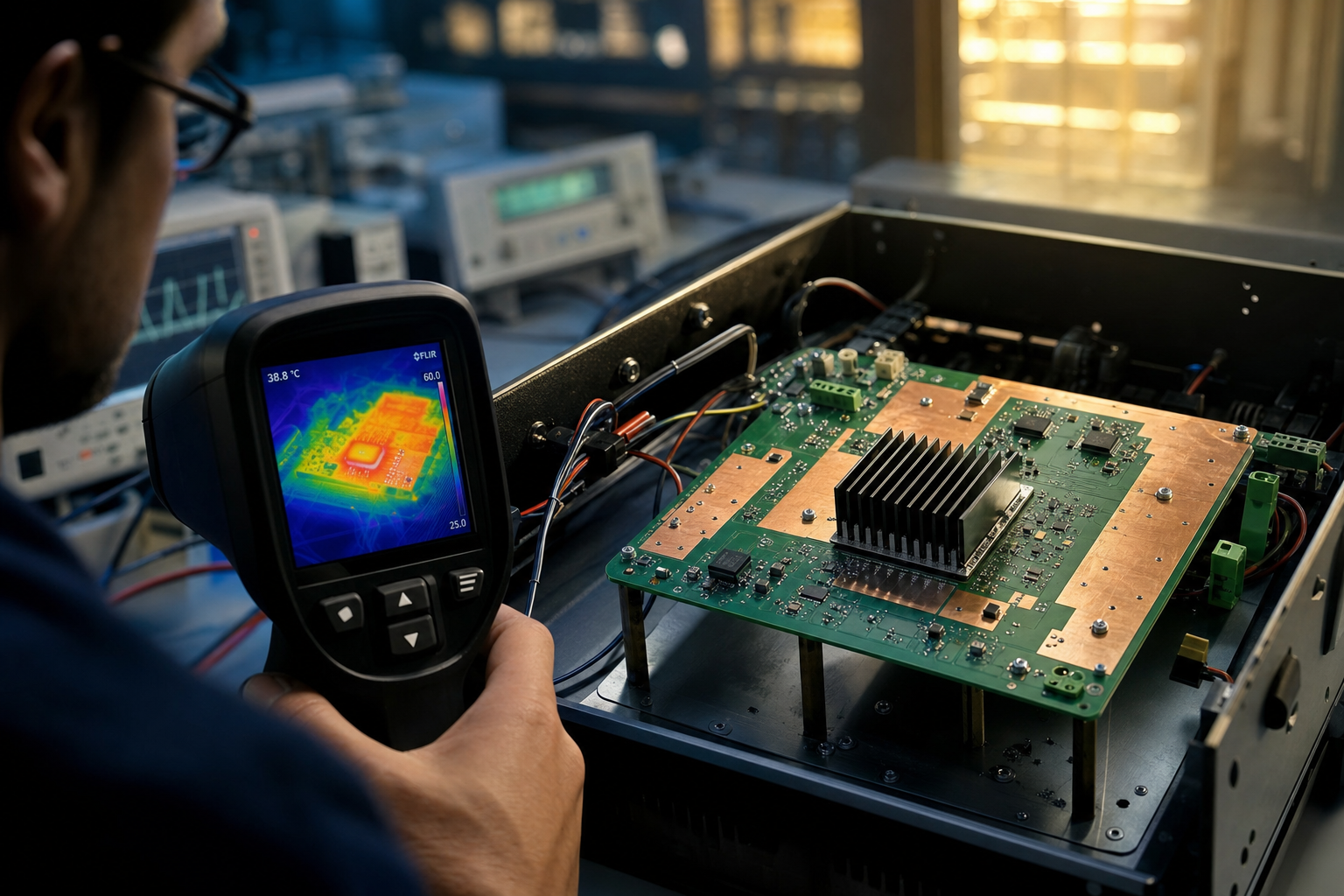

Het vooraf berekenen en simuleren van thermische prestaties is een onmisbare stap in elk professioneel PCB-ontwerptraject. Met moderne thermische simulatietools kun je potentiële hotspots identificeren nog voordat de eerste print geproduceerd wordt. Door junction-temperaturen te berekenen bij maximale belasting, weet je precies of componenten binnen hun veilige werkgebied blijven. Na het vervaardigen van prototypes valideer je deze simulaties met infraroodmetingen, waarmee je thermische afwijkingen direct zichtbaar maakt. Deze combinatie van digitale analyse en fysieke verificatie zorgt ervoor dat thermische problemen vroegtijdig worden opgespoord en opgelost.
